Trong quy trình sản xuất nội thất, bản vẽ cấu tạo (shop drawing) là tài liệu mang tính quyết định để chuyển hóa thẩm mỹ thành thông số kỹ thuật gia công. Một bộ bản vẽ tiêu chuẩn cần bóc tách triệt để các rủi ro kỹ thuật sau:

Phân rã kết cấu thùng tủ (Carcass Construction)

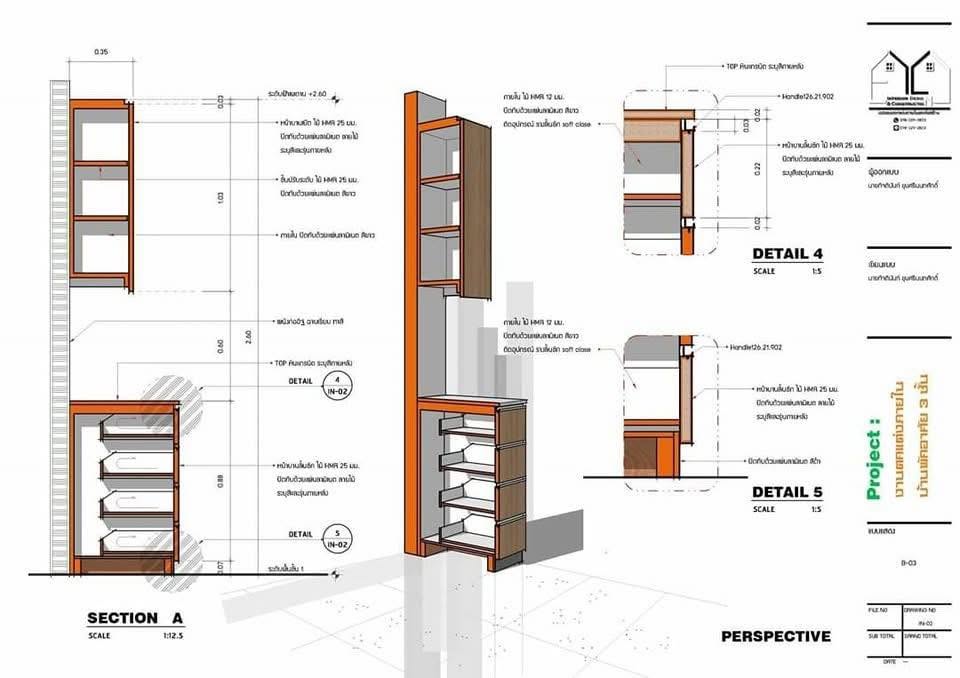

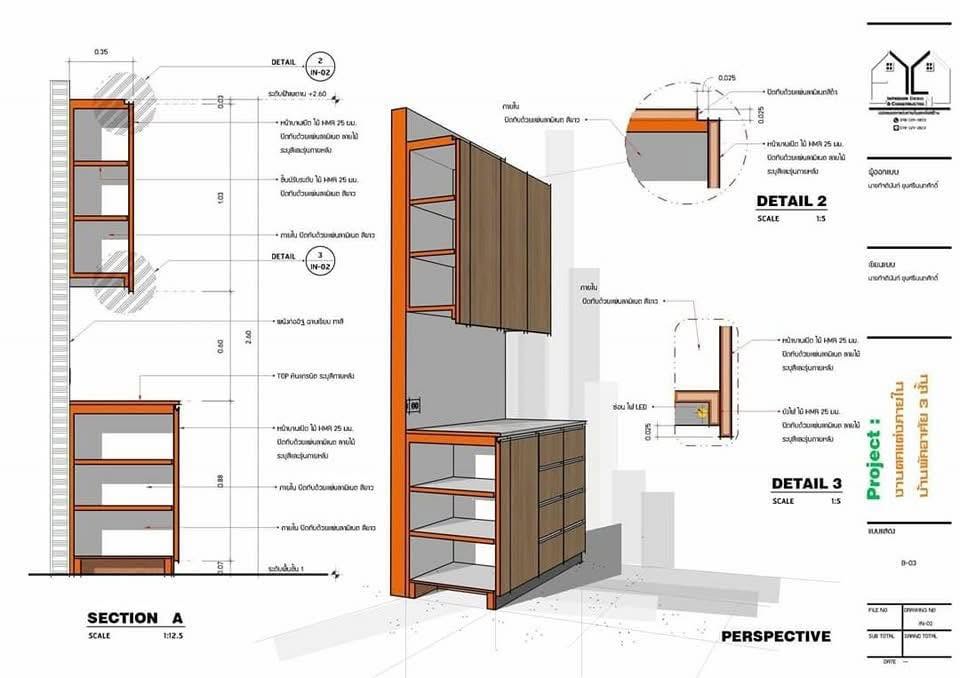

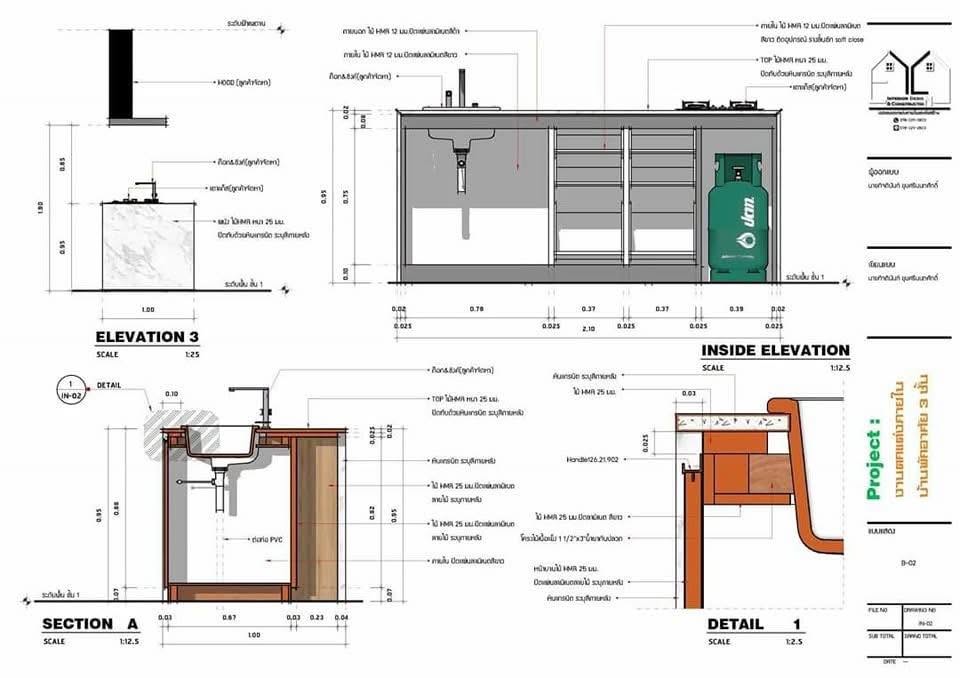

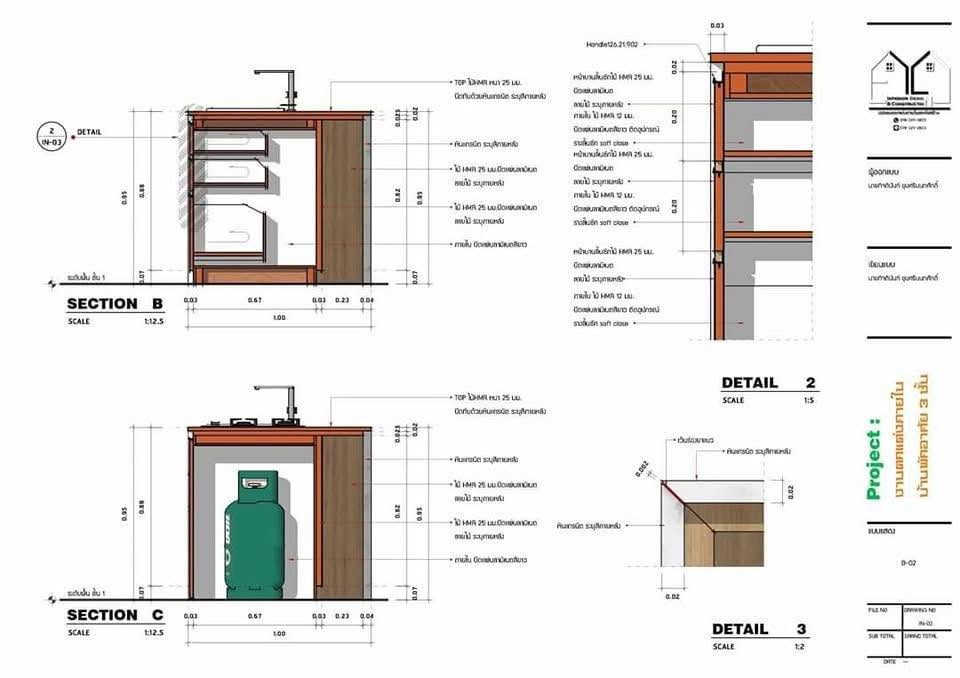

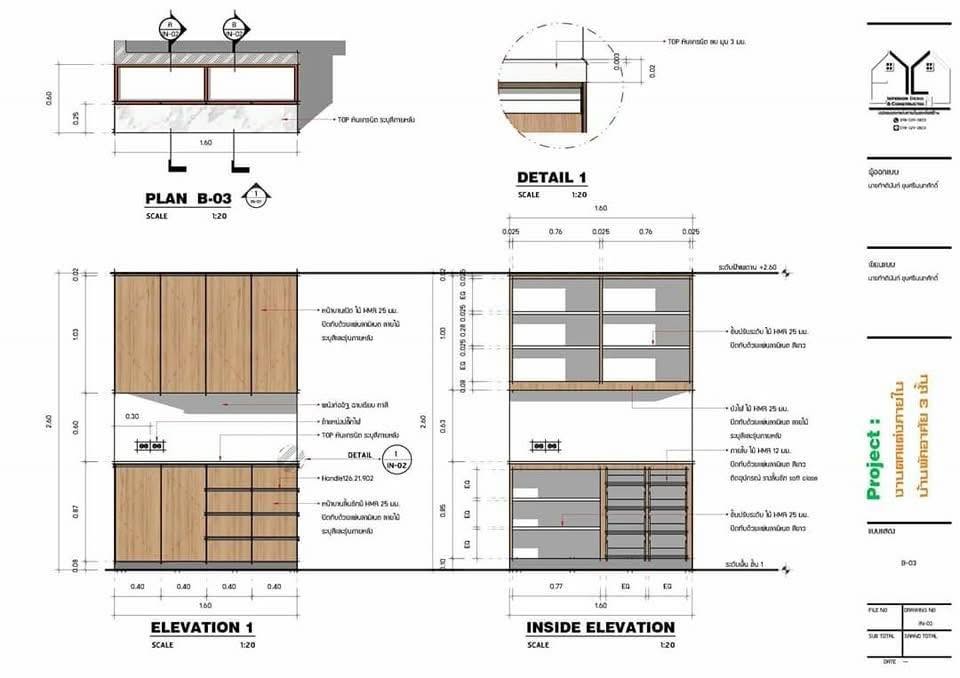

Các bản vẽ mặt cắt phải làm rõ cấu trúc khung chịu lực chính của thùng tủ, vị trí các vách ngăn đứng, đợt chia ngang và hệ chân đế (toe kick).

• Tối ưu vật liệu theo công năng: Chỉ định chính xác dòng vật liệu lõi (HDF, MDF chống ẩm, Plywood) tương ứng với từng phân vùng sử dụng. Việc này giúp xưởng kiểm soát chính xác độ uốn gập, khả năng bám đinh vít và biên độ chịu tải dài hạn, loại bỏ triệt tiêu hiện tượng cong vênh hay võng sập đợt tủ dưới tải trọng thực tế.

Kiểm soát chi tiết liên kết (Joinery Details)

Chất lượng và độ tinh xảo của đồ gỗ nội thất được quyết định tại các nút giao liên kết.

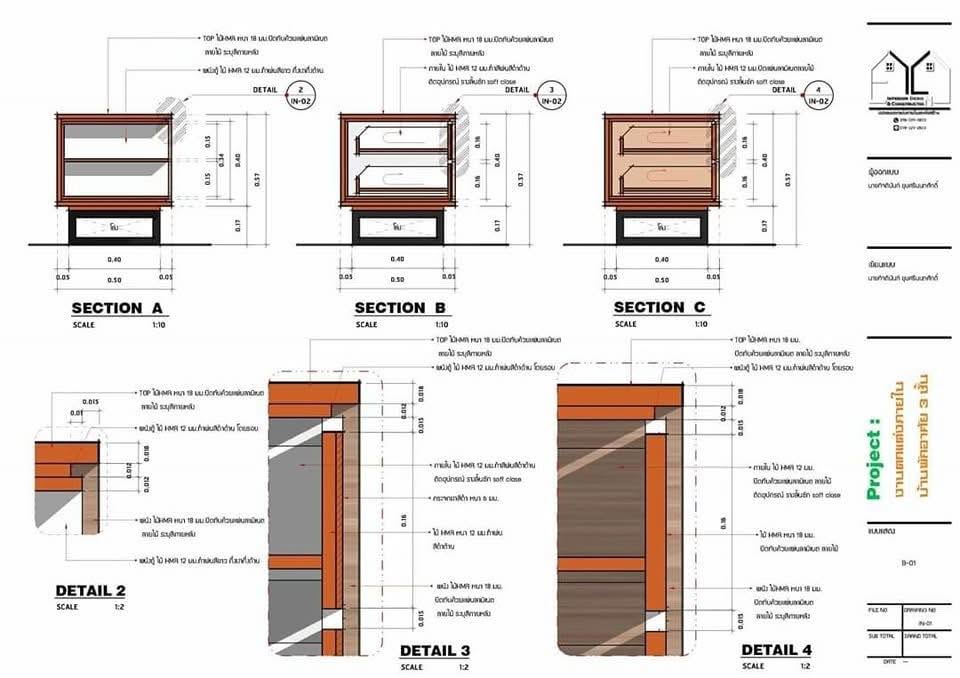

• Độ chính xác trên từng đường nét: Bản vẽ cần thể hiện chi tiết phương pháp liên kết ván (sử dụng chốt ẩn, hay ke góc) cùng quy cách dán cạnh.

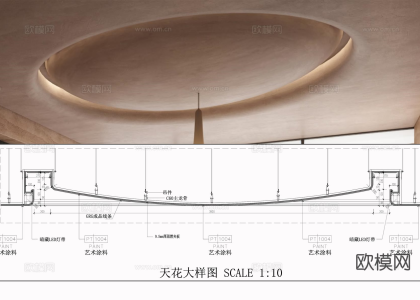

• Phóng to chi tiết (Callout Details): Các chi tiết chạy rãnh soi âm cho tấm hậu, rãnh phay âm giấu nẹp nhôm định hình dải LED hắt sáng phải được phóng to tỉ lệ để kỹ thuật viên lập trình máy CNC thao tác chính xác, đảm bảo đường nét sắc sảo và mạch lạc.

Tích hợp phụ kiện kim khí (Hardware Integration)

Một trong những lỗi phổ biến nhất làm kéo dài tiến độ lắp đặt tại công trình là sự bất đồng bộ giữa kết cấu gỗ và hệ phụ kiện kim khí (hardware).

• Định vị tọa độ khoan lỗ (Drilling Pattern): Bản vẽ phải xác định chuẩn xác tọa độ tim lỗ khoan cho hệ bản lề, ray trượt giảm chấn và hệ tay nắm.
• Kiểm soát dung sai: Sự chuẩn xác trong khâu bóc tách này triệt tiêu hoàn toàn các rủi ro cấn cánh, lệch khe ron, xệ bản lề hoặc xung đột kết cấu khi tiến hành lắp ráp hoàn hoàn thiện tại thực địa.

Góc thảo luận

Theo kinh nghiệm lập bản vẽ sản xuất của Bạn, khi bóc tách cấu tạo cho hệ tủ áo cánh kính khung nhôm cao kịch trần, phương án thể hiện chi tiết khe hở bù trừ (clearance) trên bản vẽ như thế nào để đảm bảo quá trình dựng tủ tại công trình không bị kẹt, đặc biệt là ở những mặt bằng có sàn và trần thạch cao không đạt độ phẳng tuyệt đối?
