Trong thiết kế kết cấu, thay vì chọn cách đơn giản nhất là tăng kích thước dầm khi gặp bài toán nhịp lớn, các kỹ sư thường ưu tiên việc thay đổi "sơ đồ tính". Sự khác biệt giữa một nhịp dầm thanh thoát và một hệ dầm xệ, yếu đôi khi chỉ nằm ở cách chúng ta thiết lập các điểm liên kết tại hai đầu.

Bản chất của các dạng liên kết

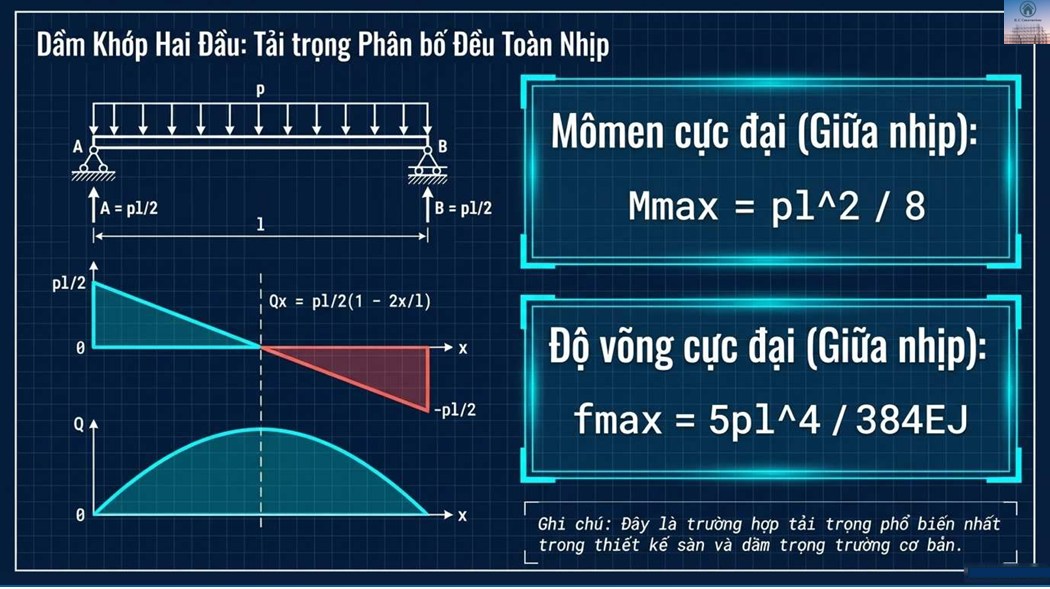

• Dầm khớp (Gối tựa đơn): Giống như việc đặt một thanh gỗ lên hai điểm tựa. Toàn bộ tải trọng sẽ dồn vào giữa nhịp, khiến dầm dễ bị uốn cong và độ võng xuất hiện rõ rệt nhất. Đây là hệ tĩnh định cơ bản nhưng hiệu quả chịu tải không cao.
• Dầm ngàm (Liên kết cứng): Hãy tưởng tượng việc đúc liền khối dầm vào cột hoặc tường. Việc cố định chặt hai đầu không cho phép dầm xoay tự do, từ đó tạo ra một sức kháng cự mạnh mẽ ngay tại vị trí gối tựa.

Nghệ thuật phân bổ lại áp lực

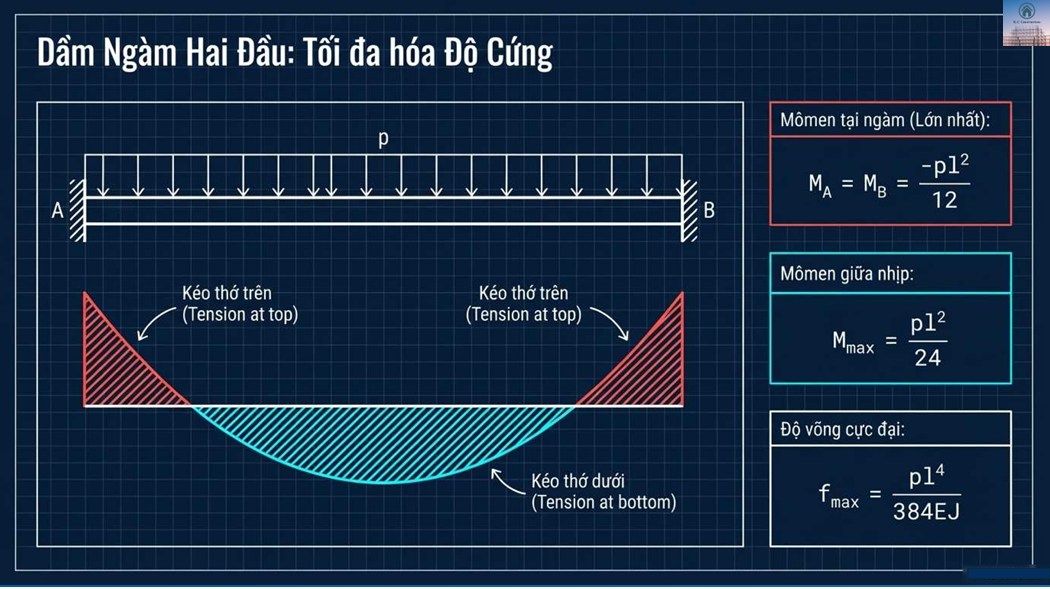

Khi chúng ta ngàm cứng hai đầu dầm, một phần áp lực vốn dĩ tập trung ở giữa nhịp sẽ được "san sẻ" ngược lại về phía hai đầu ngàm.

• Vùng kéo thớ trên: Tại vị trí hai đầu ngàm, dầm sẽ xuất hiện xu hướng bị uốn ngược lên trên.
• Vùng kéo thớ dưới: Nhờ có sự hỗ trợ của hai đầu ngàm, áp lực làm dầm bị võng xuống ở giữa nhịp sẽ giảm đi đáng kể.

Hiệu quả thực tế của việc thay đổi thiết kế

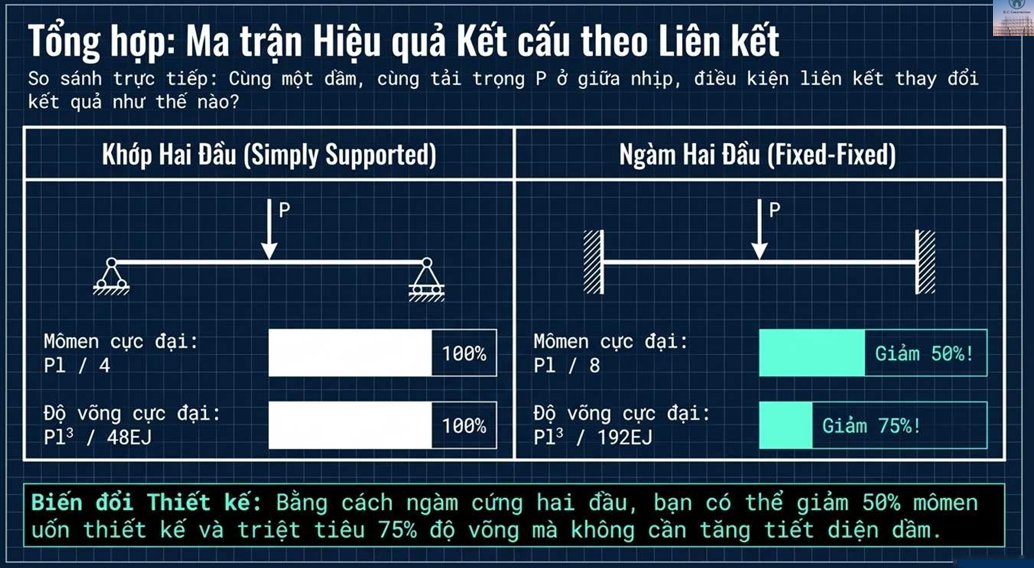

Phép so sánh trực quan cho thấy, cùng một loại vật liệu và cùng một mức tải trọng, một hệ dầm được ngàm cứng hai đầu có khả năng giảm mômen uốn thiết kế tới một nửa và triệt tiêu phần lớn độ võng so với dầm khớp thông thường. Điều này cho phép kiến trúc sư duy trì độ mảnh của dầm, tạo ra những không gian trần cao và thoáng hơn mà hoàn toàn không cần can thiệp vào tiết diện nguyên bản.

Kết luận

Hiểu rõ cơ học kết cấu không chỉ giúp công trình an toàn mà còn là cách để tối ưu hóa thẩm mỹ. Việc chuyển đổi từ hệ gối tựa sang ngàm cứng chính là giải pháp kỹ thuật tinh tế để kiểm soát biến dạng dầm một cách chủ động.

Góc thảo luận

Theo kinh nghiệm thực chiến của Bạn, khi thi công các hệ dầm ngàm trong nhà phố hoặc chung cư, việc bố trí thép tăng cường tại vai dầm (vùng mômen âm) thường gặp khó khăn gì trong việc phối hợp với hệ thống ống kỹ thuật MEP? Liệu việc ngàm quá cứng vào các cột biên có gây ra rủi ro nứt cổ cột do sự truyền tải lực ngang không?
